CAD指令大全为工程师和设计师准备了20个高效命令，从绘图入门到高手级进阶一网打尽。本文详细解读每条核心命令的应用方法、实战技巧及案例，助你高效掌控CAD制图，更有图层、AI、标注、阵列等实用经验分享。无论建筑、机械还是电气行业，灵活运用这套命令，效率与准确率轻松提升数倍！
2024年7月 新闻报道
在当今数字化设计领域，掌握CAD指令大全已成为每位工程师、设计师必备的核心竞争力。本文甄选并详解了20个从入门到进阶都极为实用的高效CAD命令，并结合实操案例，助你绘图效率提升数倍。
CAD高效命令与技巧一览表
| 序号 | 命令（指令/快捷键） | 主要功能 | 推荐熟练度 | 实用案例简述 |
|---|---|---|---|---|
| 1 | LINE（L） | 绘制直线 | 入门 | 房间边框 |
| 2 | CIRCLE（C） | 画圆 | 入门 | 画圆形台阶 |
| 3 | ARC（A） | 画弧 | 入门 | 画拱门 |
| 4 | RECTANGLE（REC） | 绘制矩形 | 入门 | 画门洞开口 |
| 5 | POLYGON（POL） | 多边形 | 入门 | 零件六角头 |
| 6 | POLYLINE（PL） | 多段线 | 入门 | 路径轮廓 |
| 7 | HATCH（H） | 区域填充 | 进阶 | 地砖图案 |
| 8 | COPY（CO） | 复制对象 | 入门 | 快速布置 |
| 9 | MOVE（M） | 移动对象 | 入门 | 集中调整 |
| 10 | TRIM（TR） | 修剪对象 | 进阶 | 门窗开洞 |
| 11 | EXTEND（EX） | 延伸线段 | 进阶 | 衔接元素 |
| 12 | OFFSET（O） | 偏移对象 | 进阶 | 画墙体 |
| 13 | ROTATE（RO） | 旋转对象 | 进阶 | 楼梯扶手调整 |
| 14 | MIRROR（MI） | 镜像对象 | 进阶 | 结构对称 |
| 15 | SCALE（SC） | 缩放对象 | 进阶 | 图纸比例处理 |
| 16 | ARRAY（AR） | 阵列对象 | 进阶 | 栏杆布置 |
| 17 | FILLET（F） | 倒圆角 | 高手 | 家具倒角 |
| 18 | CHAMFER（CHA） | 倒斜角 | 高手 | 零件倒角 |
| 19 | BLOCK（B） | 创建块 | 进阶 | 门窗模块化 |
| 20 | LAYER（LA） | 图层管理 | 高手 | 大图纸分层 |
常用基本绘图命令
LINE（L）：画直线，室内外图纸首选
使用方法：命令行输入 L，回车，指定起点和终点即可完成直线绘制。
技巧亮点：
– F8键开启正交，可保线段水平或垂直。
– 配合对象捕捉（F3）获取精准点。
操作案例：户型平面房间墙体外框，用L快速拉线。
CIRCLE（C）：一键画圆
使用方法：命令栏输入 C，指定圆心后输入半径或直径。
技巧亮点：
– 多圆心速阵列
– 搭配偏移（O）设计多层结构

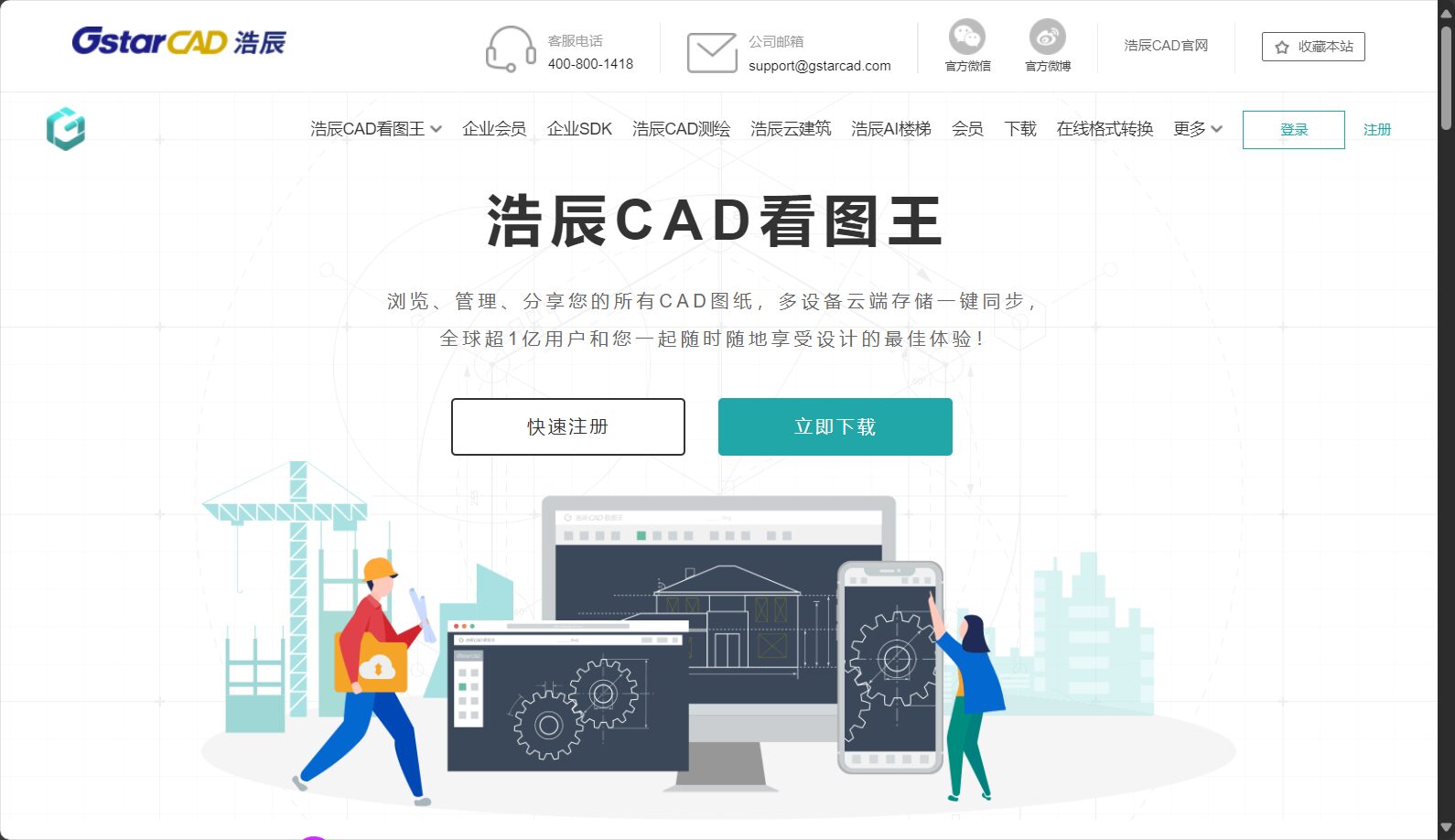

实用工具：浩辰CAD看图王，手机网页都能用。
操作案例：设计楼中央圆台，C→圆心→半径500。
ARC（A）：精准绘制圆弧
键入A→选起点、圆心、终点，适合门洞拱形或园林路径。结合多段线（PL）可画复杂曲线。
RECTANGLE（REC）：直角矩形快速成型
输入REC，点击对角两点即可。办公桌布置/门洞开口首选。
POLYGON（POL）：画正多边形
POL→输入边数→定中心→定内外切和半径。常用于机械、零件。
编辑与修改命令进阶应用
COPY（CO）：批量复制
输入CO，选对象，点基点，定目标点。
案例：书架批量复制到教室多处。
MOVE（M）：精确移动
输入M，基点选定后拖动到目标位置。
技巧：用F8和捕捉辅助快速定位。
TRIM（TR）与 EXTEND（EX）：线段修剪与延伸
- TRIM：去多余线段，命令后选边界，再选待裁线段。双击空格可直接交互修剪。
- EXTEND：延长线段至指定边界。
| 步骤 | 操作说明 |
|---|---|
| 1 | 输入TR，先选边界线 |
| 2 | 再选要修剪的多余线段 |
| 3 | 完成裁剪，门窗一键处理 |
OFFSET（O）：一键偏移墙体、结构
O→输入距离→选对象→点击目标方向。如墙厚200mm，偏移快速生成内墙线。
ROTATE（RO）：快速旋转
RO→选对象→定旋转基点→输入旋转角度。比如楼梯扶手45°调整。

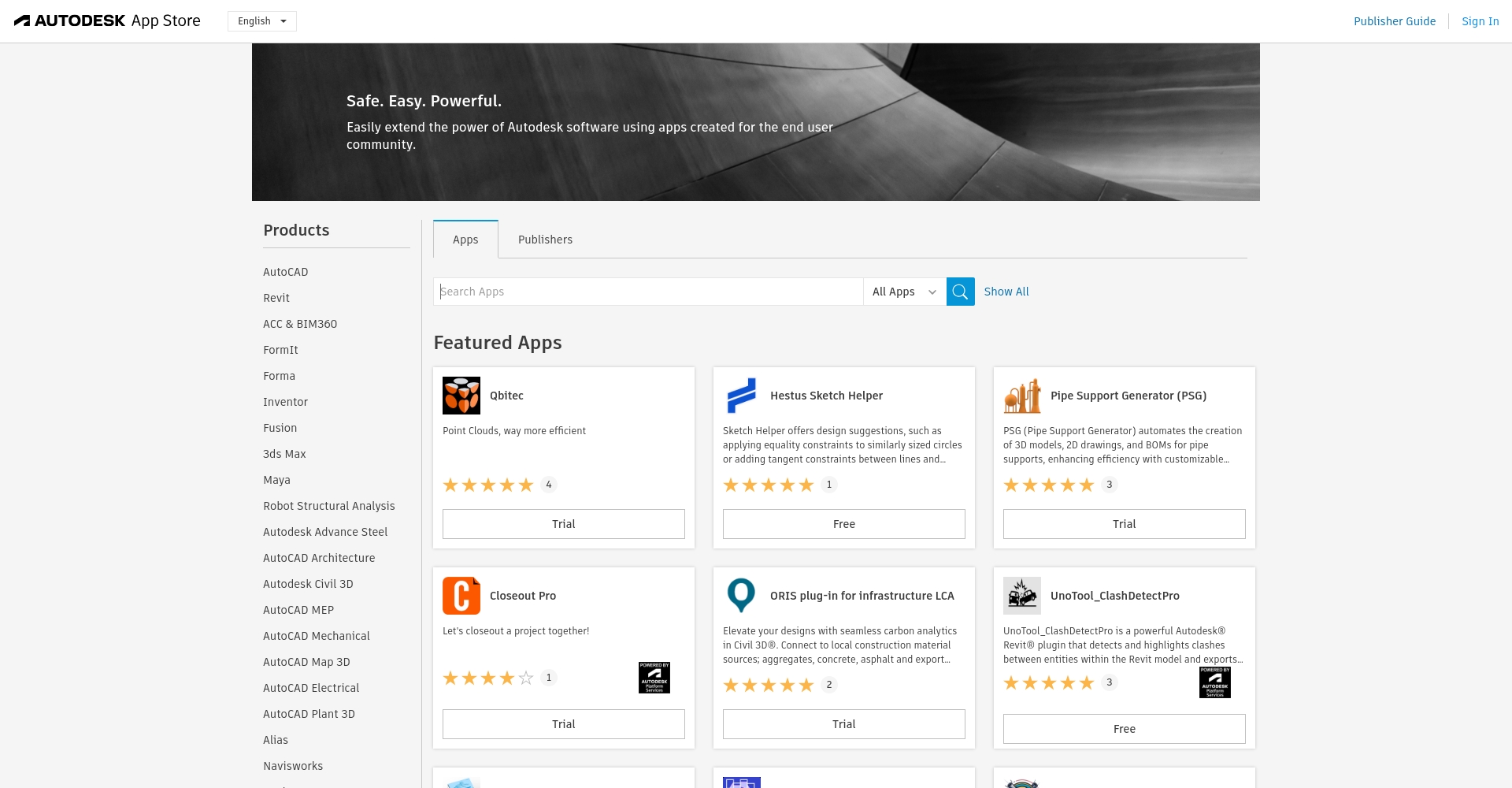

工具扩展：AutoCAD AI插件推荐辅助找准旋转点。
ARRAY（AR）：阵列复制
AR→选中对象→设阵列方式/数量/间距。适用栏杆、灯具、螺钉等批量布局。
MIRROR（MI）：对称镜像
MI：画镜像轴，可将对象快速对称，适合结构模数化与左右对称设计。
SCALE（SC）：比例缩放
SC→选对象→定基点→输入比例。方便图纸全局转换和打印调整比例。
FILLET（F）与 CHAMFER（CHA）：倒角圆滑
- F：倒圆角，用于家具、美观及安全。
- CHA：倒斜角，适用于零件加工。
BLOCK（B）：创建块，极限复用
常用元素封装成块，方便重复调取与全局修改。门窗、家具高效批量插入，支持全局替换。
LAYER（LA）：图层把控大布局
LA打开图层管理器，可创建、命名、冻结、锁定等。专业分层后导出打印更灵活不混乱。
推荐：浩辰CAD365支持图层协同管理。
标注、测量与辅助命令
- DIMLINEAR（DLI）：线性尺寸标注
- DIMALIGNED（DAL）：斜向尺寸
- DIMRADIUS（DRA）/DIMDIAMETER（DDI）：半径/直径标注
- DIMANGULAR（DAN）：角度标注
案例：平面图加房间尺寸，用DLI、DAL、DRA等清晰标记。
AREA（AA）：快速测量面积
AA→圈定区域→直接显示面积和周长。适合统计成本、材料采购。
DIST（DI）：两点距离测量
DI→点击两点，直接显示距离。助力误差校核与精细调整。
CAD视图与显示控制
- ZOOM（Z）： Z→A全图显示，Z→W框选放大
- PAN（P）： 平移视图，按鼠标滚轮或输P命令
- REGEN（RE）： 重生成，防止显示错误和卡顿
技巧总结与实用建议
- 正交模式（F8）与对象捕捉（F3）： 保证直线节点精准、效率倍增
- 批量操作/撤销（Ctrl+Z）： 大改动可一键回退，防止失误
- 自定义快捷键： 熟练后可结合AI工具自设高频命令键
- AI图纸识别： 推荐使用AI识别扫描图，将图像自动转矢量线条。试试浩辰CAD AI插件。
以上CAD指令大全及命令技巧，来自中望CAD、浩辰CAD等一线软件的最新文档与案例集锦。新手练熟基础命令，多用实际案例反复实践，高手可灵活命令组合，必将大幅提升设计效率与准确度。这20大高效命令和案例清单，是你日常CAD绘图的随手秘籍，无论你是做建筑、机械还是电气行业，只要灵活运用，人人都能成为绘图高手！
